中空旋轉平臺是一款革命性產品，用于多種旋轉運動場合。可取代DD MOTOR與凸輪分割器。集高工作效率，高精度，高剛性，高性價比于一身。是旋轉運動機構中革命性的產品。在兩者之間取得平衡，重復定位精度≦5秒，馬達輕松配制，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之?dāng)?shù)位控制，定位精度又可媲美DD馬達?？纱蠓冉档统杀荆瑸槟鷰硪庀氩坏降男Ч?。
其具有以下特點：
1、中空結構
中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。
2、重復定位精度高
中空旋轉平臺采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。
3、高剛性
中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。
4、高旋轉精度
伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
5、馬達任意配置
中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機、步進電機。
中空旋轉平臺主要應用于數控分度裝置、機械手關節、機床第四加工軸、軍工雷達、自動化生產線等要求精度高、結構要求緊湊的旋轉運動場合。
不論作為數控機床第四軸加工轉臺，也不論使用在機械手關節，還是作為構成制造單元的一個部分，中空旋轉平臺直接影響甚至決定了其相關產品加工的精度和總體性能。而決定中空旋轉平臺性能的根本則在于其支撐軸承類型的結構和精度，不論何種形式的中空旋轉平臺，其回轉支撐都需要軸向和徑向的高定位精度。

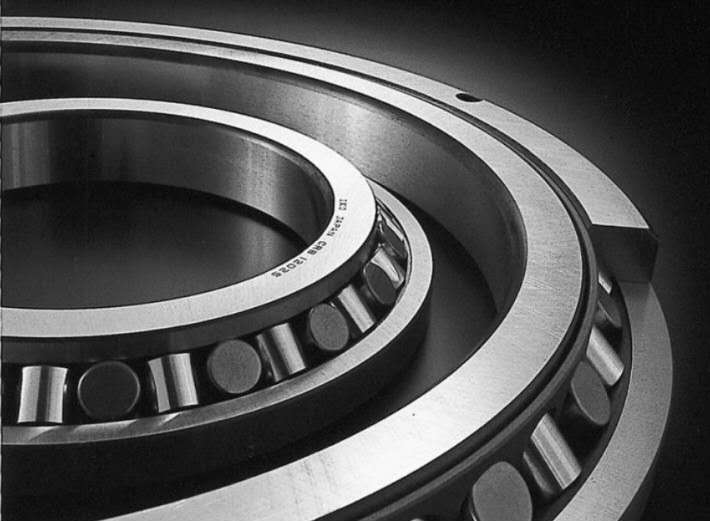

交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱形滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，尺寸截面小、滾子與滾子之間通過保持器或者隔離塊間隔，具有較高的旋轉精度、較大的承載力、較小的外形尺寸及較高的旋轉速度和剛性，具有很廣泛的用途。
在結構方面，交叉滾子軸承結構相對傳統軸承要簡單很多，通過單排交叉排列的圓柱形滾動體，就可以得到相當大的軸向、徑向承載力及傾覆力矩，結構相對簡單得多，而傳統軸承必須通過多套軸承順序排列，才能達到相同的效果，這在設計和裝配安裝方面就帶來了很大的方便。相對于傳統軸承，占用設備的空間要小很多，裝配難度也大幅度降低。
從安裝方面來講，定制化的交叉滾子軸承安裝更方便，機構設計偏于簡化，并且增加了安裝孔設計，其安裝使用更加簡單，極大的簡化了旋轉平臺的結構。
從維護上來講，交叉滾子軸承外圈設計有潤滑油孔及油溝，潤滑方便，采用鋰基極壓潤滑脂，不需要經常更換油脂，對軸承精度穩定性和壽命都是一系列的保障，有利于延緩軸承的摩擦磨損從而延長軸承的使用壽命。
綜上所述，定制化的交叉滾子軸承無疑已成為中空旋轉平臺用旋轉支撐軸承的理想選擇。
